Când vine vorba de sisteme de încălzire eficiente și eficiente, colectoarele hidronice de încălzire joacă un rol indispensabil. În calitate de furnizor experimentat de colectoare de încălzire hidrică, am fost martor direct la impactul transformator pe care îl pot avea aceste componente asupra unei instalații de încălzire. În acest blog, voi aprofunda cerințele de instalare pentru un colector de încălzire hidronic, oferind informații care sunt esențiale atât pentru instalatori, cât și pentru utilizatorii finali.
Înțelegerea elementelor de bază ale unui colector de încălzire hidronic
Înainte de a trece la cerințele de instalare, este esențial să înțelegem ce este un colector de încălzire hidronic. Un colector de încălzire hidronic este o componentă cheie a unui sistem de încălzire hidronic, care utilizează apa ca mediu de transfer de căldură. Distribuie apa calda de la cazan catre mai multe circuite de incalzire, cum ar fi buclele de incalzire in pardoseala sau radiatoarele, iar apoi returneaza apa racita inapoi in cazan. Acest lucru permite controlul individual al fiecărei zone de încălzire, sporind eficiența energetică și confortul.
Selectarea locației
Primul pas în instalarea unui colector de încălzire hidronic este alegerea locației potrivite. Distribuitorul trebuie instalat într-o zonă uscată, bine ventilată, ușor accesibilă pentru întreținere. Un subsol, o cameră de serviciu sau un dulap mecanic sunt adesea locații ideale. Zona ar trebui să fie, de asemenea, aproape de cazan și de zonele de încălzire pe care le va servi pentru a minimiza lungimea conductei, reducând pierderile de căldură și căderea de presiune.
Este important să vă asigurați că locația este lipsită de orice surse potențiale de daune, cum ar fi echipamente grele sau umiditate excesivă. În plus, podeaua sau peretele în care va fi montată colectorul trebuie să fie suficient de robust pentru a-și susține greutatea, mai ales când colectorul este umplut cu apă.
Cerințe pentru conducte
Conducta corespunzătoare este esențială pentru funcționarea eficientă a unui colector de încălzire hidronic. Materialul pentru conducte trebuie selectat în funcție de cerințele specifice ale sistemului, inclusiv de temperatura și presiunea apei. Materialele obișnuite pentru conducte pentru sistemele de încălzire hidrică includ cuprul, PEX (polietilenă reticulata) și oțel inoxidabil.
Cuprul este o alegere populară datorită conductivității termice și durabilității excelente. PEX, pe de altă parte, este flexibil, ușor de instalat și rezistent la coroziune. Oțelul inoxidabil este adesea folosit în aplicații de vârf sau comerciale pentru rezistența și longevitatea sa.
Diametrul conductei trebuie calculat cu atenție pe baza debitului și a cerințelor de presiune ale sistemului. Conductele subdimensionate pot duce la căderi mari de presiune și debit redus, în timp ce conductele supradimensionate pot duce la un transfer ineficient de căldură. De asemenea, este important să vă asigurați că conductele sunt izolate corespunzător pentru a minimiza pierderile de căldură.

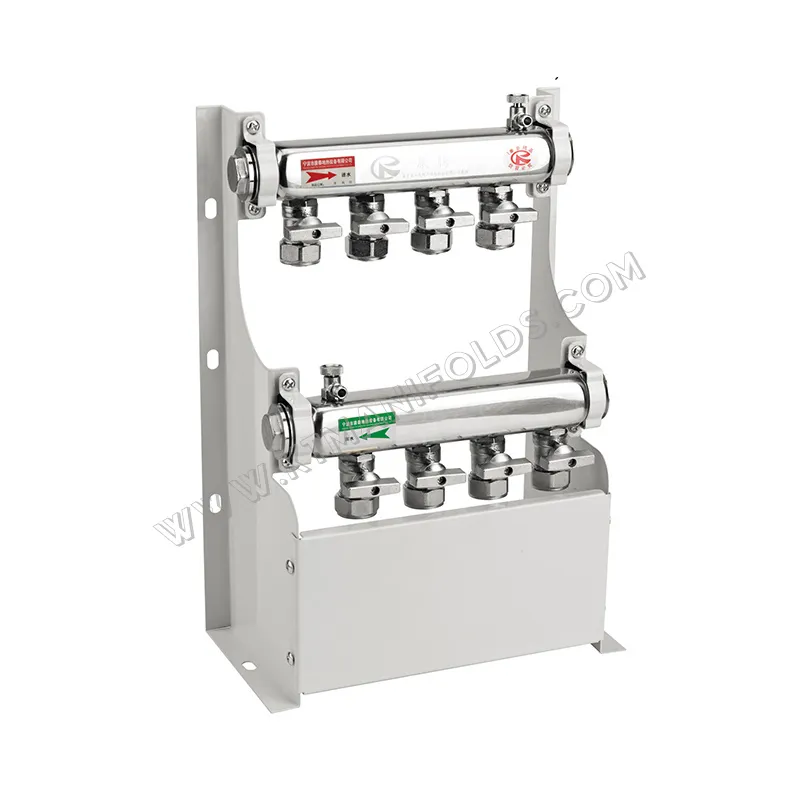

Montarea colectorului
Odată ce locația și conductele sunt determinate, următorul pas este montarea distribuitorului. Distribuitorul trebuie montat vertical pe un perete folosind suporturi sau suporturi adecvate. Este important să vă asigurați că distribuitorul este nivelat pentru a preveni formarea pungilor de aer în sistem.
Distribuitorul trebuie instalat la o înălțime care să permită accesul ușor la supape și conexiuni. De obicei, ar trebui să fie montat între 36 și 48 de inci deasupra podelei. Când montați colectorul, asigurați-vă că lăsați suficient spațiu în jurul acestuia pentru întreținerea și ajustările viitoare.
Conexiune la boiler și zone de încălzire
După montarea colectorului, acesta trebuie conectat la cazan și la zonele de încălzire. Linia de alimentare de la cazan trebuie conectată la intrarea în colector, iar linia de retur trebuie conectată la ieșire. Este important să folosiți fitinguri și etanșări adecvate pentru a preveni scurgerile.
Fiecare zonă de încălzire ar trebui să fie conectată la un port separat de pe colector. Conexiunea trebuie realizată folosind materialul de conducte și fitingurile adecvate. De asemenea, este important să instalați supape de închidere pe fiecare zonă pentru a permite controlul și întreținerea individuală.
Aerisirea și spălarea aerului
Aerul se poate acumula într-un sistem de încălzire hidronic, ceea ce poate cauza zgomot, eficiență redusă și deteriorarea componentelor. Pentru a preveni acest lucru, trebuie instalat un aerisire în cel mai înalt punct al colectorului sau al sistemului. Acest lucru permite aerului să iasă din sistem, asigurând o circulație adecvată a apei.
Înainte de a porni sistemul, este, de asemenea, important să spălați conductele pentru a îndepărta orice resturi sau contaminanți. Acest lucru se poate face prin curgerea apei prin sistem pentru o perioadă de timp, apoi scurgerea acesteia. Spălarea sistemului ajută la prevenirea înfundării și asigură fiabilitatea pe termen lung a sistemului.
Reglarea presiunii și a debitului
Reglarea corectă a presiunii și a debitului este esențială pentru funcționarea eficientă a unui colector de încălzire hidronic. O supapă de limitare a presiunii trebuie instalată pe colector pentru a preveni supra-presurizarea sistemului. Această supapă se va deschide și va elibera apă dacă presiunea din sistem depășește un anumit nivel.
Debitmetrele pot fi, de asemenea, instalate pe fiecare zonă pentru a monitoriza și regla debitul. Acest lucru permite controlul precis al puterii de căldură în fiecare zonă, asigurând confort optim și eficiență energetică.
Instalarea sistemului de control
Un colector de încălzire hidronic modern vine adesea cu un sistem de control care permite funcționarea automată și controlul zonei individuale. Sistemul de control poate fi conectat la un termostat sau un sistem de management al clădirii pentru a regla temperatura în funcție de setările dorite.
Când instalați sistemul de control, este important să urmați cu atenție instrucțiunile producătorului. Cablajul trebuie instalat și protejat corespunzător pentru a preveni pericolele electrice. De asemenea, sistemul de control trebuie programat corect pentru a se asigura că sistemul funcționează eficient și eficient.
Punerea în funcțiune și testarea
După finalizarea instalării, sistemul trebuie pus în funcțiune și testat. Aceasta implică umplerea sistemului cu apă, verificarea scurgerilor și ajustarea presiunii și a debitului. Sistemul trebuie să funcționeze pentru o perioadă de timp pentru a se asigura că toate componentele funcționează corect și că temperatura din fiecare zonă este în intervalul dorit.
În timpul procesului de testare, este important să monitorizați îndeaproape sistemul și să faceți toate ajustările necesare. Aceasta poate include reglarea supapelor, recalibrarea sistemului de control sau spălarea din nou a sistemului.
Concluzie
Instalarea unui colector de încălzire hidronic necesită o planificare atentă și atenție la detalii. Urmând cerințele de instalare prezentate mai sus, vă puteți asigura că sistemul dumneavoastră de încălzire hidronic funcționează eficient, eficient și fiabil.
În calitate de furnizor de colectoare de încălzire hidrică, mă angajez să ofer produse de înaltă calitate și asistență clienților noștri. Dacă sunteți pe piață pentru aColector de încălzire hidronic,Colector pentru încălzire prin pardoseală, sauColector de căldură, vă încurajez să ne contactați pentru mai multe informații. Vă putem ajuta să alegeți produsul potrivit pentru nevoile dvs. și să vă oferim îndrumări cu privire la procesul de instalare. Indiferent dacă sunteți antreprenor, instalator sau utilizator final, suntem aici pentru a vă ajuta să creați o soluție de încălzire confortabilă și eficientă din punct de vedere energetic.
Referințe
- Manualul ASHRAE de sisteme și echipamente HVAC
- Ghid de proiectare și instalare a sistemului de încălzire cu hidrocarburi de către diverse asociații din industrie
